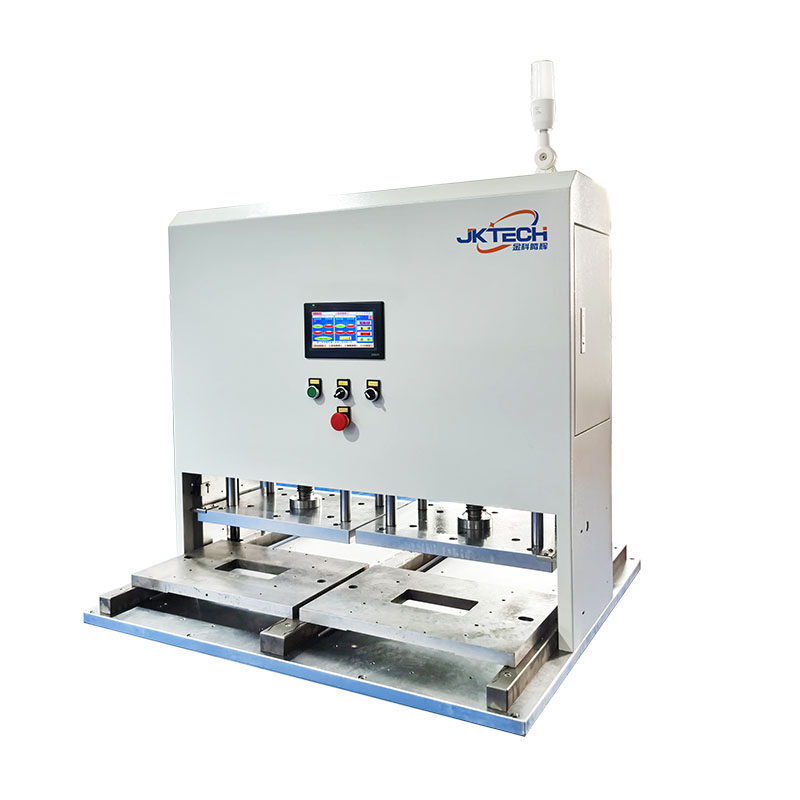

● 设备设计小巧,自动化程度高,采用人机界面,容易操作保养.
● 采用触摸屏中英双语显示.
● 标准机为单平台单分板头设计,可根据客户需求定制双平台双分板头配置.
● 平台入口处安装安全光栅避免人员误操作,确保安全生产.
● 可联接机械手自动上下料, 节省人工.

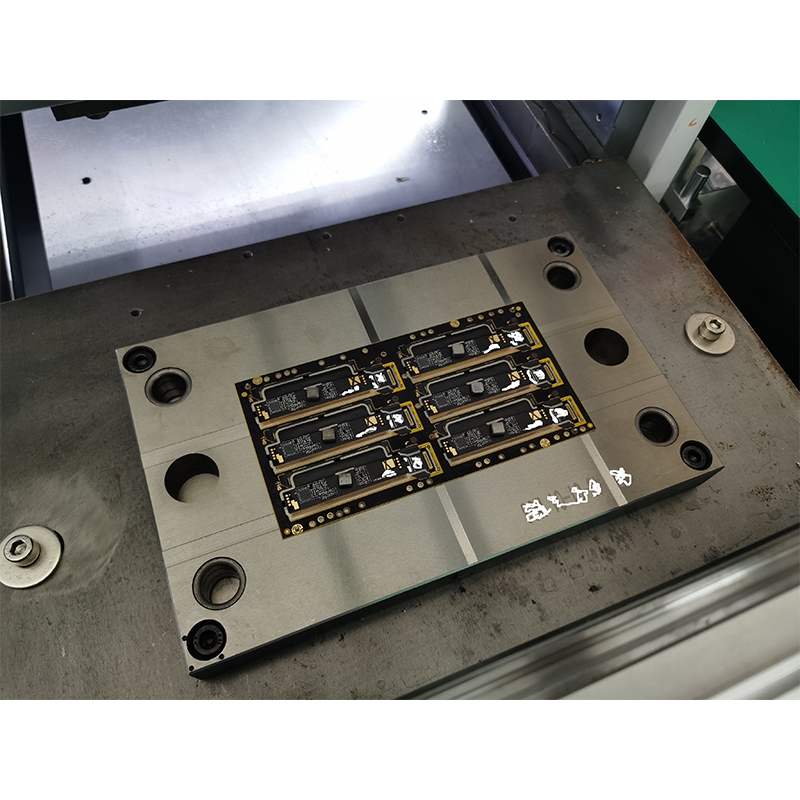

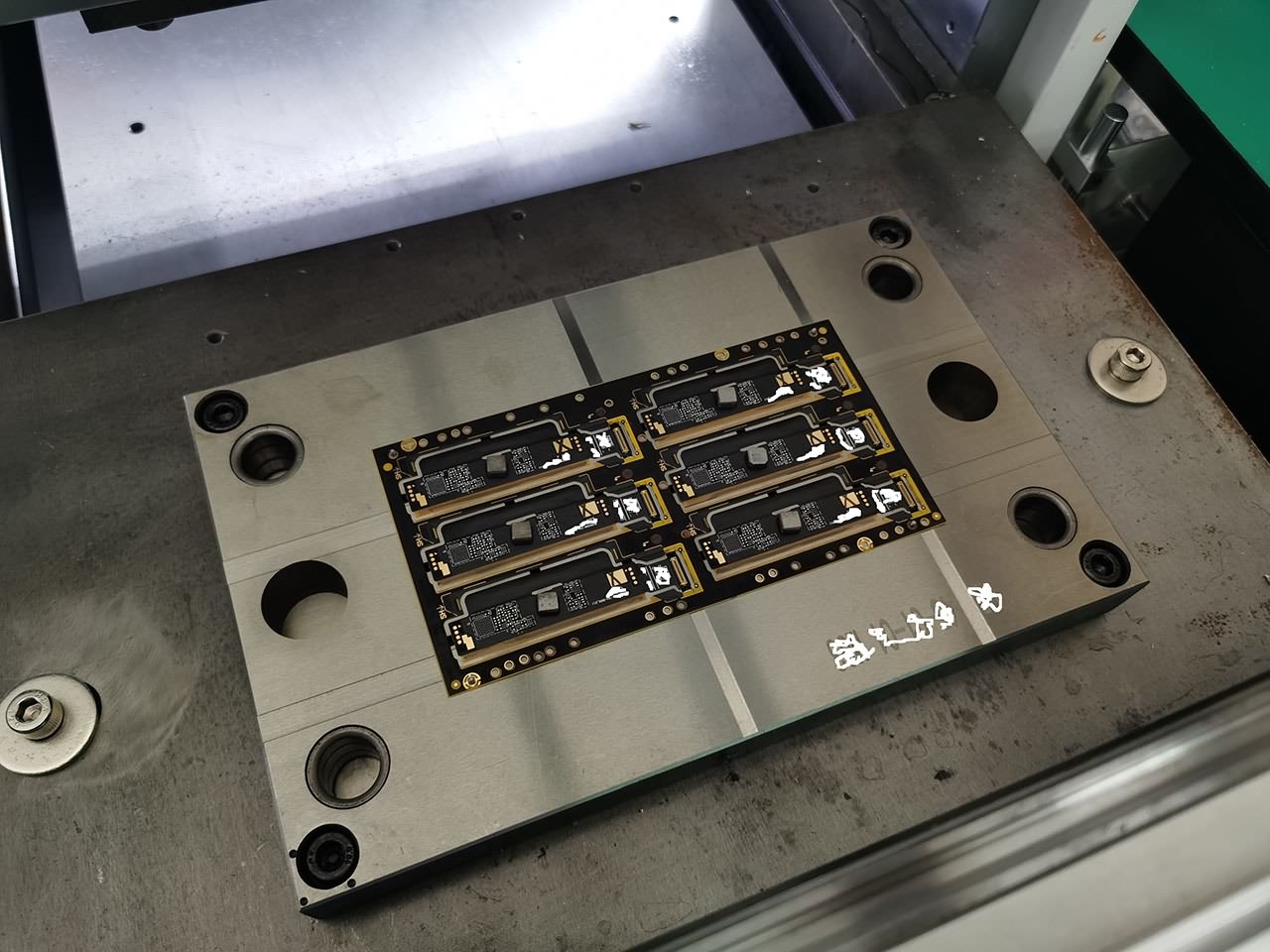

● 模具采用特制钢制作, 精度高使用寿命长.
● 分板是最大10T出力, 避免PCB 应力导致焊点及零件开裂.
● 标准机器采用伺服电机出力, 可根据客户要求定制油压缸方案.
● CE 为可选项.
标准机采用伺服电机设计；液压解决方案可协商。
CE 是可选的。
规格：如果您对我们的产品感兴趣，请发送电子邮件至 Sales@jinke-tech.com
如果你对我的产品感兴趣，请电邮至 Sales@jinke-tech.com
|
型号 |
JK-D-10TSSS |
JK-D-10TSDD |
JK-S-10TSSS |
JK-S-10TSDD |
|
设备类型 |
桌面式 |
桌面式 |
落地式 |
落地式 |
|
控制系统 |
HMI+PLC |
HMI+PLC |
HMI+PLC |
HMI+PLC |
|
操作面板 |
触摸屏 |
触摸屏 |
触摸屏 |
触摸屏 |
|
语言 |
中文、英语 |
中文、英语 |
中文、英语 |
中文、英语 |
|
最大出力 |
10吨 |
10吨 |
10吨 |
10吨 |
|
出力单元 |
伺服马达 |
伺服马达 |
伺服马达 |
伺服马达 |
|
工作平台 |
单 |
双 |
单 |
双 |
|
冲程 |
80mm |
80mm |
80mm |
80mm |
|
分板精度 |
+/-0.05mm |
+/-0.05mm |
+/-0.05mm |
+/-0.05mm |
|
工作范围 |
std350x250mm |
std350x250mm |
std350x250mm |
std350x250mm |
|
冲压头 |
单 |
双 |
单 |
双 |
|
电源 |
AV200-240V 50/60HZ |
AV200-240V 50/60HZ |
AV200-240V 50/60HZ |
AV200-240V 50/60HZ |
|
开机功率 |
300W |
500W |
300W |
500W |
|
净重 |
300Kg |
500Kg |
400Kg |
600Kg |
|
机器尺寸 (LWxH mm) |
600x700x1250 |
1000x700x1250 |
600x700x1650 |
1000x700x1650 |
●产品样品
●CAD图
●PCB Gerber (不需要内层资料)
●产品外观3D图
●生产技术要求

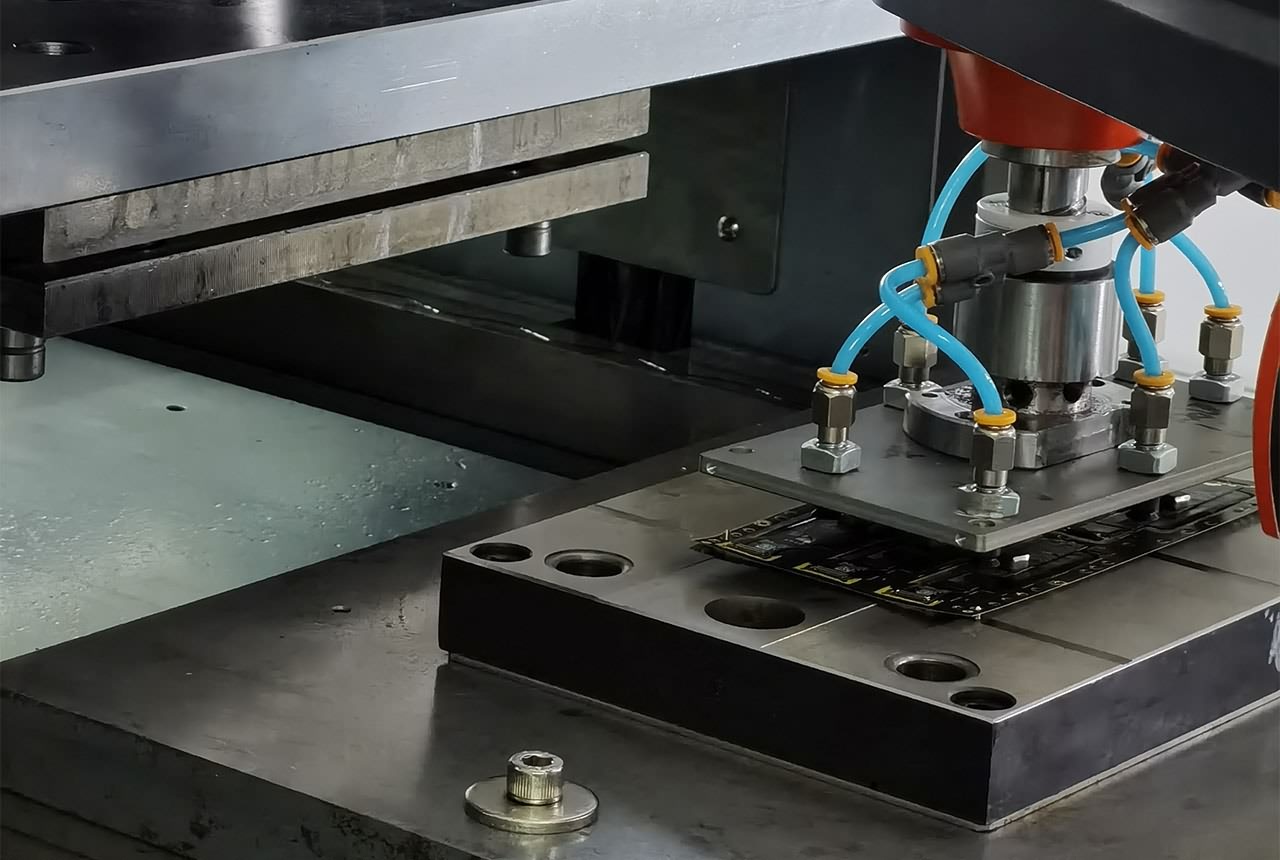

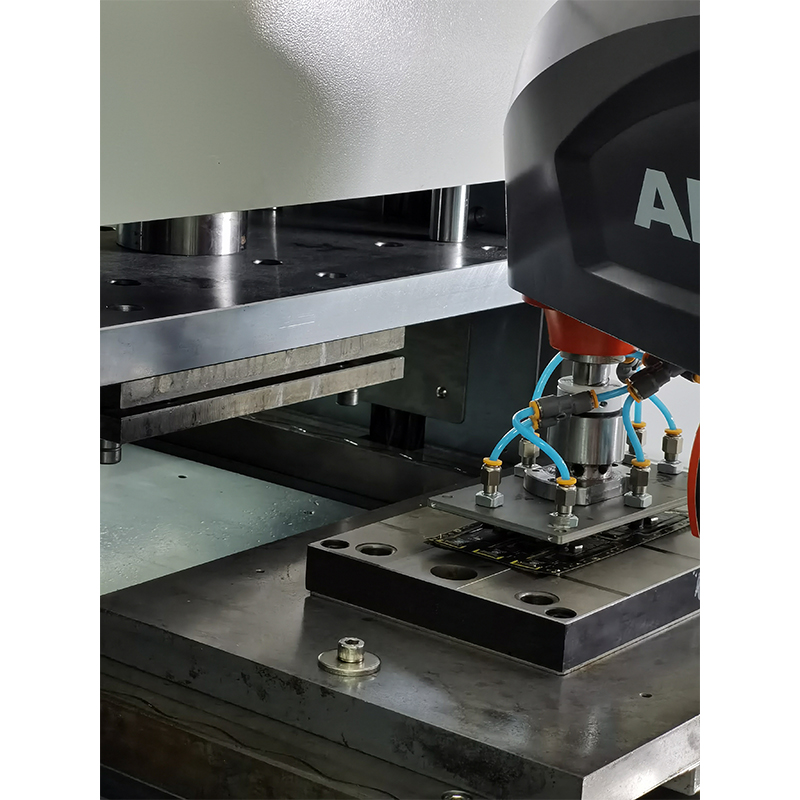

机器手臂上下料
